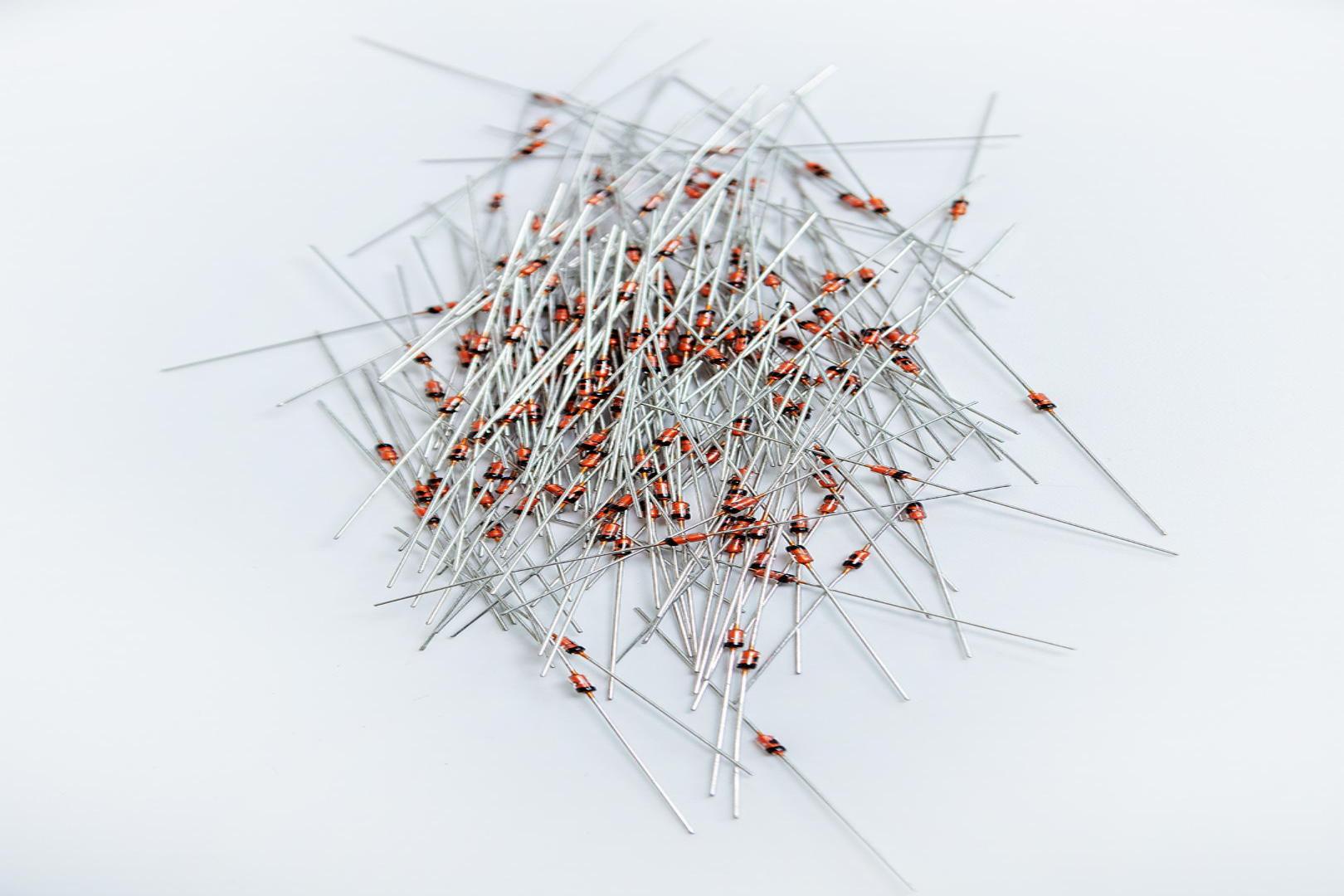

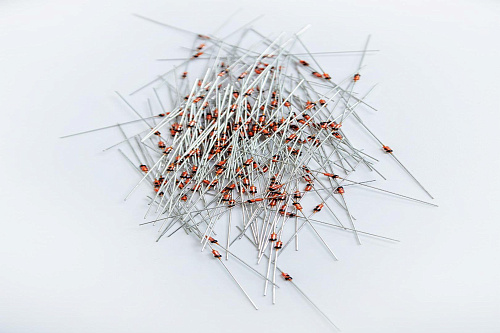

Масса диода КД522Б - не более 0,15 г.
Цвет маркировки - черный.
Основные электрические параметры диода КД522Б при Токр = 25°С
Наименование параметра, единица измерения (режим измерения) |
Буквенное обозначение параметра |
Норма | |
не менее | не более | ||
Постоянный обратный ток при постоянном обратном напряжении Uобр = 50 В, мкА |
Iобр |
|
1,0 |
Постоянное прямое напряжение при постоянном прямом токе Iпр = 100 мА, В |
Uпр | - | 1,1 |
Заряд восстановления диода в режиме переключения с постоянного прямого тока Iпр=50 мА на импульсное обратное напряжение Uобр.и = 10 В, пКл |
Qвос | 400 | |
Общая емкость диода при Uобр = 0-0,05 В, пФ |
Сд | - | 3,0 |
