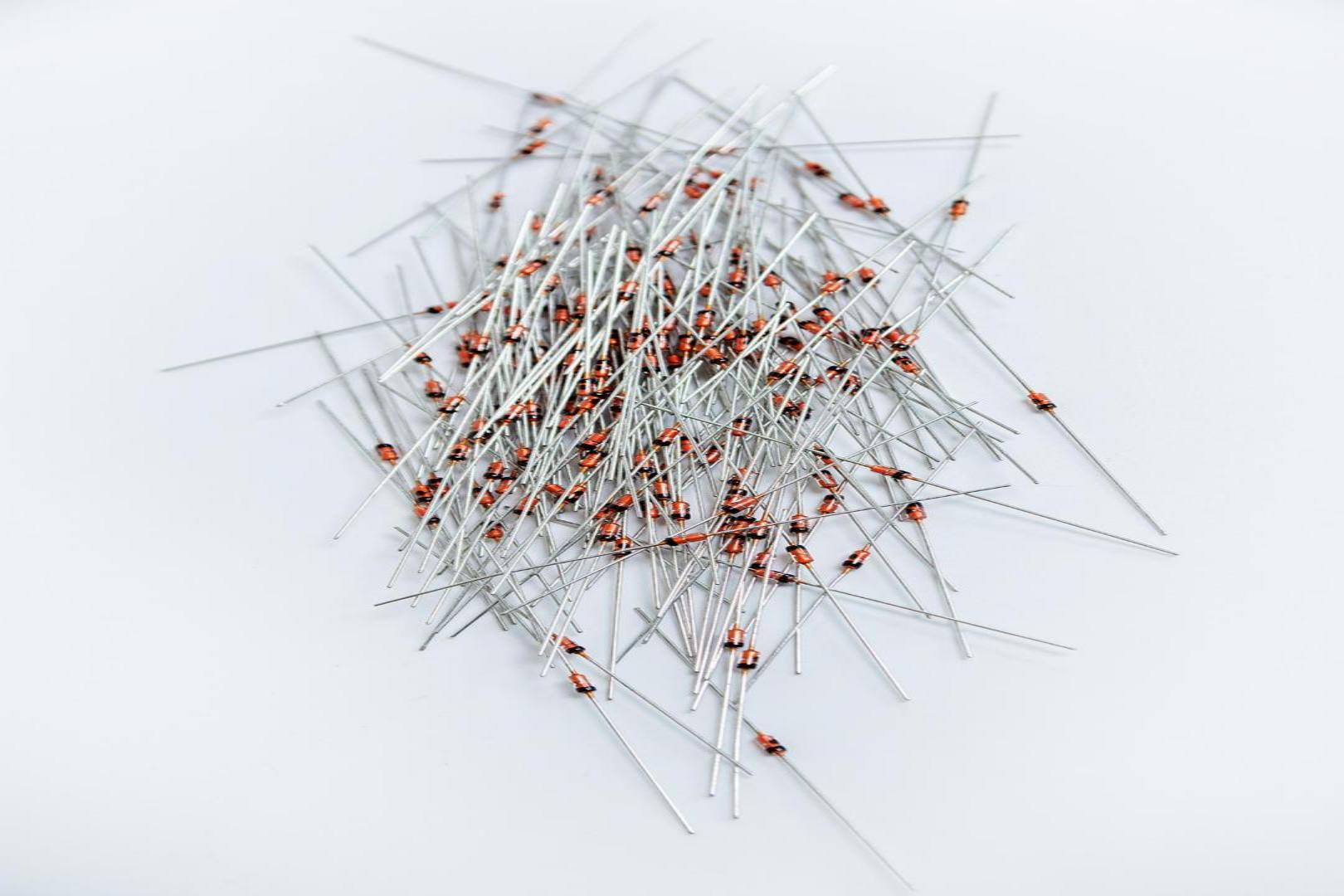

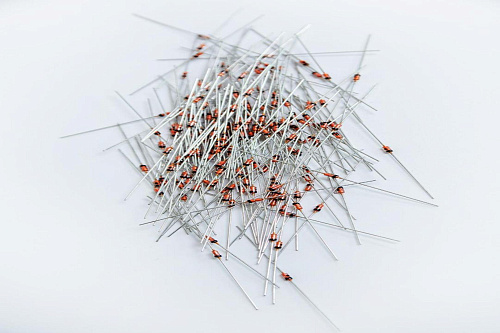

Масса диода 2Д814А - не более 0,15 г.
Цвет маркировки - черный.
Основные электрические параметры диода 2Д814А при Токр = 25°С
|
Наименование параметра, единица измерения (режим измерения) |
Буквенное обозначение параметра |
Норма | |
| не менее | не более | ||
|
Обратный ток, мкА при максимальном обратном Uобр1 = 75В Uобр2 = 20В |
Iобр |
5 0,025 |
|
| Прямое напряжение при постоянном токе Iпр = 10 мА | Uпр | - | 1,0 |
|
Обратное пробивное напряжение, В при обратном токе Iобр= 100 мкА |
Uпроб | 100 | - |
| Емкость, пФ при обратном смещении Uобр = 0В и частоте сигнала f = 1МГ, пФ | Сд | - | 4,0 |
| Заряд восстановления при переключении с Iпр=10 мА на Uобр = 10В, пКл | Qвос | - | 200 |
|
Время обратного восстановления при переключении с Iпр = 10 мА на Uобр = 10 В,iвос = 0.1 x Iобр, RƩ = 300Ω
|
t вос обр | - | 4 |
|
Примечания. 1. Iобр при Uорб2= измеряется при Токр= +(25-5)°С 2. Время обратного восстановления (t вос обр ) гарантируется конструкцией и измерением заряда восстановления (Qвос) |
|||
Изготовитель гарантирует соответствие качества данного изделия требованиям АЕЯР.432120.340 ТУ при соблюдении потребителем условий и правил хранения, монтажа и эксплуатации, приведенных в этикетке и ТУ на изделие.
Гарантийная наработка:
- 80 000 ч - в предельно допустимом режиме эксплуатации;
- 120 000 ч - в типовом режиме эксплуатации.
