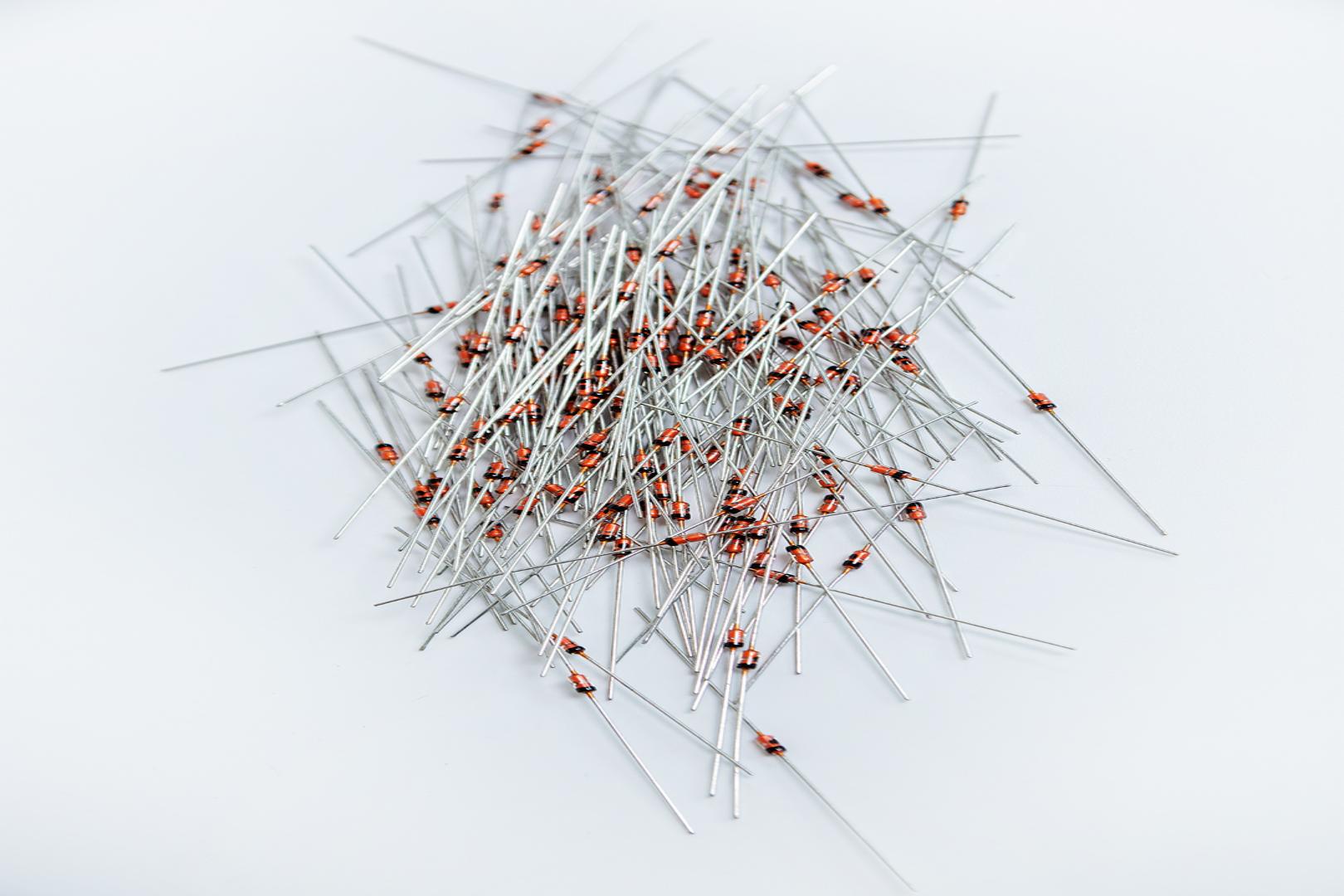

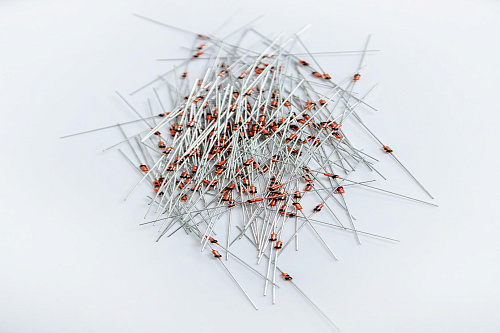

Масса диода 2Д522Б - не более 0,15 г.
Цвет маркировки - черный.
Основные электрические параметры диода 2Д522Б при Токр = 25°С
Наименование параметра, единица измерения (режим измерения) |
Буквенное обозначение параметра |
Норма | |
не менее | не более | ||
Постоянный обратный ток при постоянном обратном напряжении Uобр = 50 В, мкА |
Iобр | 5,0 | |
Постоянное прямое напряжение при постоянном прямом токе Iпр = 100 мА, В | Uпр | - | 1,1 |
Заряд восстановления диода в режиме переключения с постоянного прямого тока Iпр=50мА на импульсное обратное напряжение Uобр.и = 10 В, пКл | Qвос | 400 | |
Общая емкость диода при нулевом смещении, пФ | Сд | - | 4,0 |
Время обратного восстановления диода в режиме переключения с постоянного прямого Iпр = 10 мА на импульсное обратное напряжение Uобр. и = 10 В при уровне отсчета обратного тока Iобр.и = 2 мА,нс | t вос обр | - | 4,0 |
Диоды 2Д522Б соответствуют техническим условиям дP3.362.029-01 ТУ
